ACNSEM3L

Centrale per lanterna semaforica

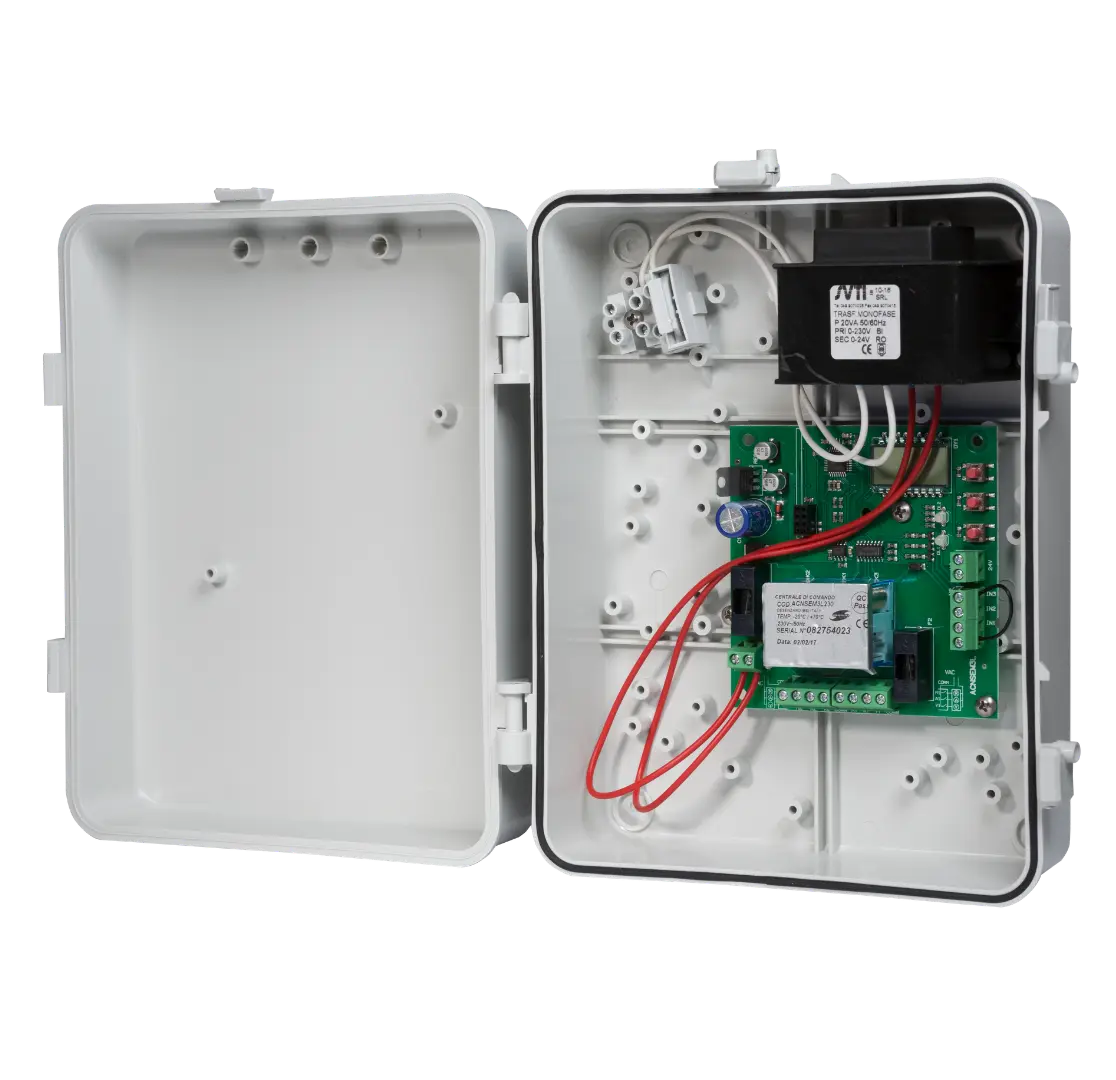

La centrale ACNSEM3L è un dispositivo di controllo progettato per la gestione coordinata di due lanterne semaforiche a 2 o 3 luci. Interamente progettata e realizzata secondo gli standard del Made in Italy, questa centrale è la soluzione ideale per l'automazione accessi in contesti dove è richiesta affidabilità e semplicità di configurazione. Grazie al display LCD multilingua integrato, permette una programmazione rapida e precisa di tutti i tempi di ciclo, garantendo la massima sicurezza industriale in ogni scenario di transito. Nella foto è mostrata la versione a 230Vac, ovvero il modello ACNSEM3L230.

Applicazioni principali

• Gestione sensi unici alternati su rampe e scivoli: Regolazione del flusso veicolare in aree a ridotta visibilità con tempi di sgombero personalizzabili

• Automazione varchi residenziali e industriali: Controllo intelligente di ingressi tramite fotocellule o rilevatori di masse metalliche

• Regolazione del traffico in zone di carico/scarico: Coordinamento delle fasi di accesso per mezzi pesanti in poli logistici

• Sistemi di sicurezza con gestione emergenza: Priorità assoluta al transito in caso di allarme tramite ingresso dedicato


Clienti tipo

• Installatori di sistemi di automazione: Per la facilità di cablaggio e la diagnostica immediata tramite LED e display

• Manutentori di complessi industriali e logistici: Grazie alla robustezza dei materiali e alla gestione di carichi fino a 230V
• Amministratori di parcheggi e condomini: Per una gestione efficiente e sicura dei sensi unici alternati

Caratteristiche tecniche

• Gestione luci: Supporta 2 lanterne semaforiche a 2 o 3 luci

• Elettronica: Scheda con microprocessore e display LCD a 5 lingue (IT, EN, FR, DE, ES).

• Logiche di funzionamento:

  • Su prenotazione: Attivazione tramite sensori esterni (N.O. o N.C.)

  • A tempo (Ciclica): Funzionamento autonomo basato sui tempi impostati

  • Mista: Cambio luce automatico con priorità per gli input rilevati

• Alimentazione Scheda: 24 Vac/dc (versione base) o 230 Vac (versione KIT con trasformatore)

• Alimentazione Luci: Gestisce carichi da 24V o 230V Vac/dc (determinata dall'ingresso luci)

• Grado di protezione: IP44

• Temperatura di lavoro: -20°C / +60°C

• Sicurezza: Ingresso di emergenza dedicato (IN3) con comportamento programmabile


Struttura dei codici

codice esempio: ACNSEM3L230

ACNSEM3L	230
Tipo di prodotto	Versione prodotto: - (vuoto): versione a 24Vac - 230: versione a 230Vac

Codici disponibili

Codice	Descrizione	Alimentazione	Protezione (IP)	Temp. Lavoro (°C)	Uscita Accessori
ACNSEM3L	Scheda singola a 24V per gestione 2 semafori	24 Vac/dc	IP44	-20 / +60	24 Vac/dc (0,5A)
ACNSEM3L230	Scheda singola a 24V per gestione 2 semafori + trasformatore 230V	230 Vac	IP44	-20 / +60	24 Vac/dc (0,5A)

Ricambi e accessori

Codice	Descrizione
DA021	Rilevatore di masse metalliche monocanale per prenotazione verde
DA035	Rilevatore di masse metalliche bicanale
AFAP20	Coppia di fotocellule orientabili per rilevamento veicoli
PRAP	Radar microonde bidirezionale

Domande frequenti

Quali tipi di sensori posso usare?

Quanti semafori posso collegare sulla ACNSEM3L?

È possibile lavorare a stati? Esempio: premo l'input 1 e diventa verde il semaforo, poi premo l'input 2 e diventa rosso?

La morsettiera dove collego i semafori eroga corrente?

Posso usare le fotocellule per cancelli come sensori di input?

Prodotti alternativi

SATURNO:

• Capacità di gestione: supporta fino a 10 lanterne semaforiche (a 2 o 3 luci), superando i limiti dei sistemi standard per la gestione di transiti complessi.
• Programmazione: interfaccia evoluta con Web Server integrato via Wi-Fi locale; permette la configurazione completa da smartphone o PC tramite browser, senza necessità di software dedicati
• Logiche avanzate: include funzioni specifiche per il conteggio posti nei parcheggi e architettura Master/Slave per progetti di larga scala, non disponibili sulla centrale 3L

VIACONTROL:​

• Interfaccia Evoluta: dotata di un display LCD a colori da 2.2", offre una diagnostica in tempo reale e una facilità di lettura nettamente superiore rispetto al display standar.
• Programmazione a "Stati": introduce una logica di configurazione più intuitiva e versatile, permettendo di gestire il verde in base alla durata dell'attivazione fisica dell'input
• Espandibilità: include una porta seriale dedicata per aggiornamenti firmware e moduli di espansione (come ViaLink), garantendo un investimento duraturo e sempre aggiornato
